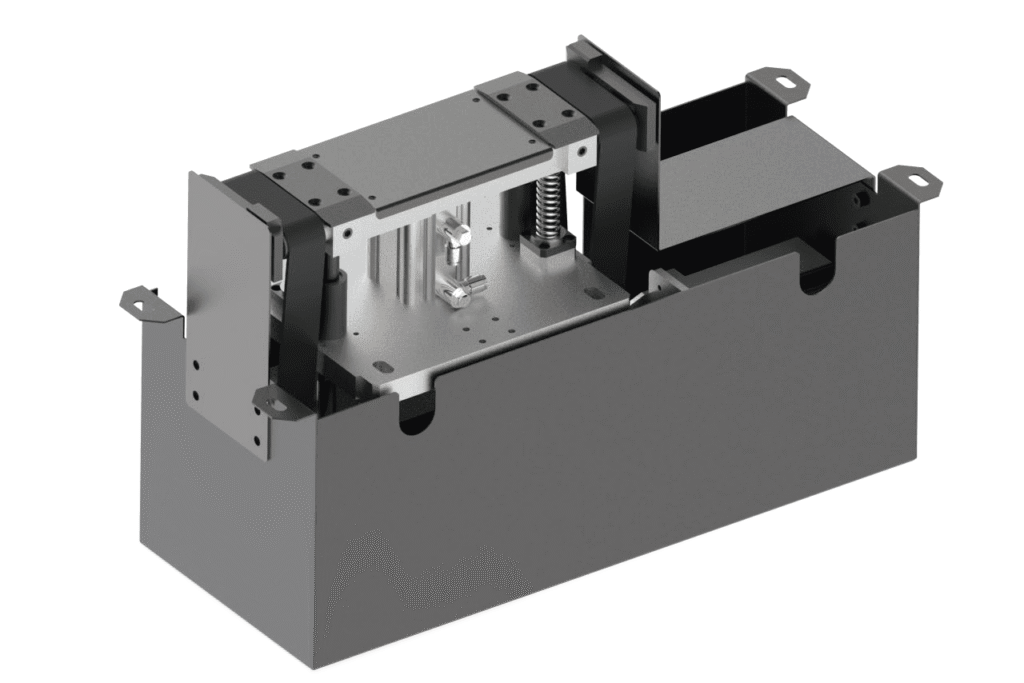

ET2/S 리프트 및 이송 장치
ET2/S 리프트 및 이송 장치는 세 가지 리프트 위치를 가지고 있습니다. 중앙 위치에서 공작물 팔레트는 리프트 및 이송 장치의 가이드 프로파일에 의해 정지됩니다.
Parameter Specifications
| 컨베이어 매체 | 타이밍 벨트 |
|---|---|
| 워크피스 팔레트 폭(mm) | 160,240,320 |
| 공작물 팰릿 길이(mm) | 160 |
| 조합 옵션(mm) | 160 x 160 |
| 조합 옵션(mm) | 240 x 160 |
| 조합 옵션(mm) | 320 x 160 |
| 리프트 실린더 내경(mm) | 32 |
| 모터 유형 | 스테퍼 모터 |
| 모터 출력 토크(N·m) | 9.4 |
| 스테퍼 드라이브 | I/O 타입 |
| 작동 전압 | 48V DC |
| 정격 전류 | 3.8A |
| 허용 최대 하중 | 30kg |
| 리프트 높이 | 10mm |

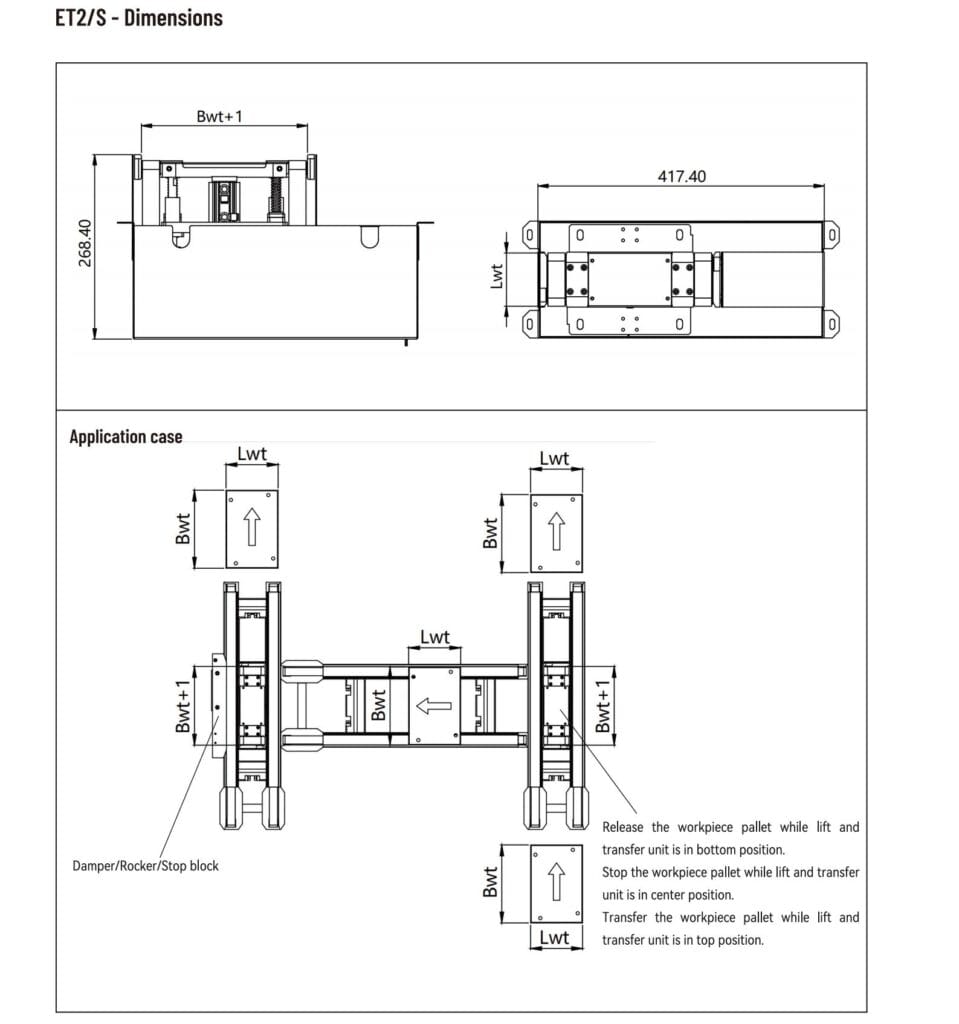

Dimension Diagram
