SG/D-150 공압식 스토퍼/공압 감쇠형 팔레트 스토퍼
SG/D-150 공압 감쇠형 스토퍼 사양: 모델 코드 : SG/D.PN.0401 최대 허용 하중: 150kg (팔레트 속도 6m/min 이하) 스토퍼 타입: 공압식 작동 방식: 단동식 에어 커넥터 직경: 6mm 설치 액세서리: 포함 솔레노이드 밸브: 미포함 센서:…
Parameter Specifications
| 제품 설명 | 공압 완충 스토퍼 |
|---|---|

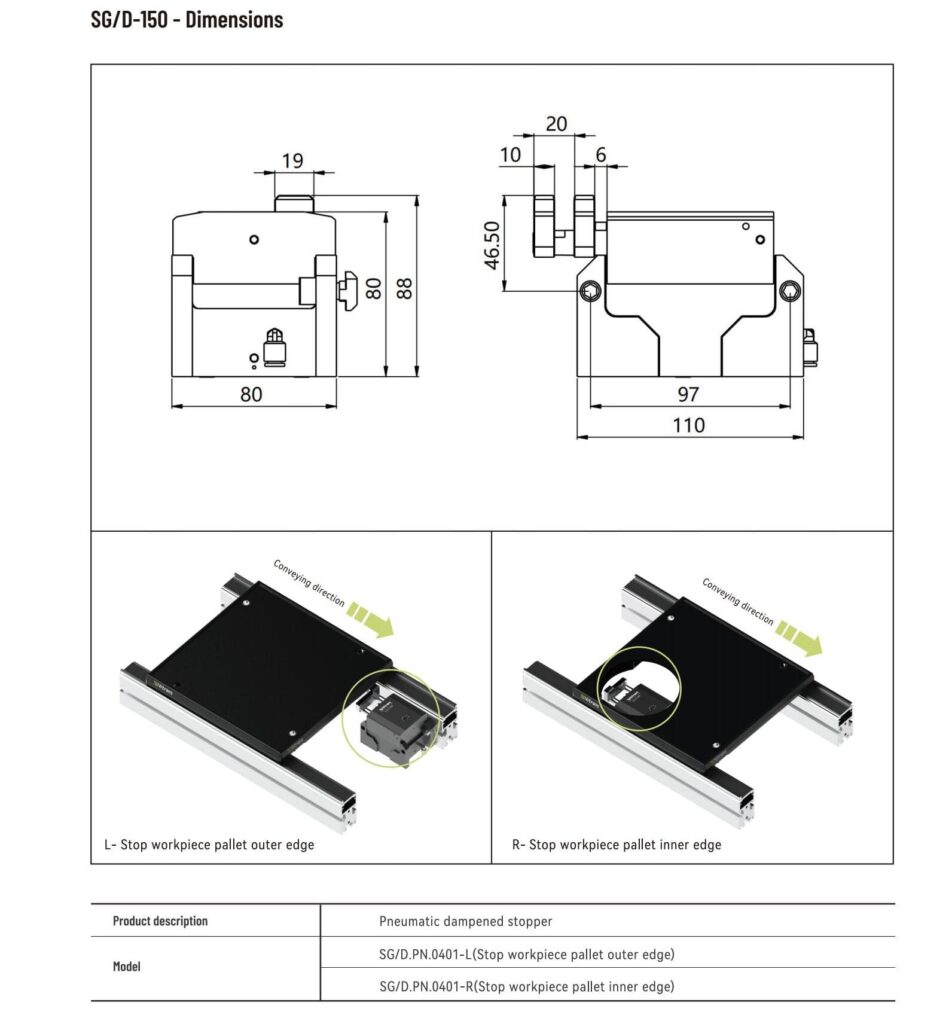

| 모델 | SG/D.PN.0401-L(워크피스 팔레트 외곽 정지) |
| 모델 | SG/D.PN.0401-R(워크피스 팔레트 내곽 정지) |

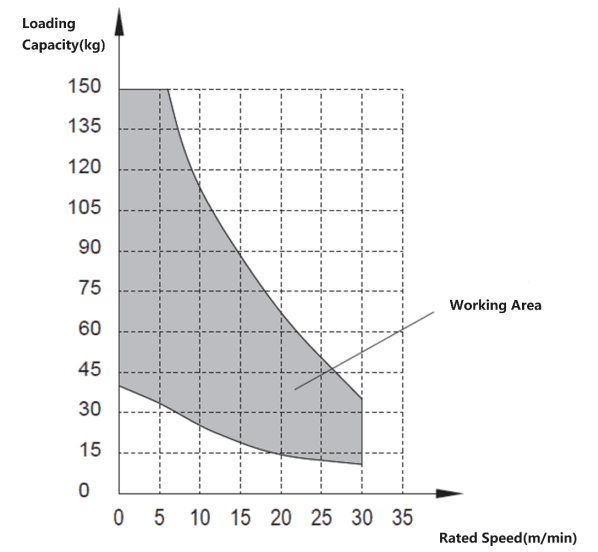

| 정격 속도에서의 허용 하중 | V=6m/min: 최대 팔레트 중량 150kg |
| 정격 속도에서의 허용 하중 | V=9m/min: 최대 팔레트 중량 120kg |
| 정격 속도에서의 허용 하중 | V=12m/min: 최대 팔레트 중량 105kg |
| 정격 속도에서의 허용 하중 | V=15m/min: 최대 팔레트 중량 90kg |
| 정격 속도에서의 허용 하중 | V=18m/min: 최대 팔레트 중량 70kg |
| 정격 속도에서의 허용 하중 | V=24m/min: 최대 팔레트 중량 55kg |
| 참고 | 이송 속도 6m/min 시 워크피스 팔레트 질량은 8kg 이상이어야 합니다 |
세부
SG/D-150 공압 댐핑 스토퍼 사양:
- 모델 코드 : SG/D.PN.0401
- 허용 최대 하중: 150kg (파렛트 속도 6m/min 기준)
- 스토퍼 유형:공압식
- 작동 방식: 단동식 작동
- 에어 커넥터 직경: 6mm
- 설치 액세서리: 포함
- 솔레노이드 밸브: 미포함
- 센서: 미포함
주요 이점:
- 스토퍼의 하중 지지 능력은 컨베이어 속도와 관련이 있습니다
- 스토퍼의 정격 하중 60kg은 컨베이어 속도 6m/min 기준입니다
- 일반적인 컨베이어 속도인 18m/min에서는 스토퍼 허용 하중이 25kg입니다
축적
스토퍼는 팔레트를 적재할 수 있게 해 줍니다. 단, 고정구와 제품을 포함한 팔레트의 총 중량은 스토퍼가 허용하는 총 적재량을 초과해서는 안 됩니다.

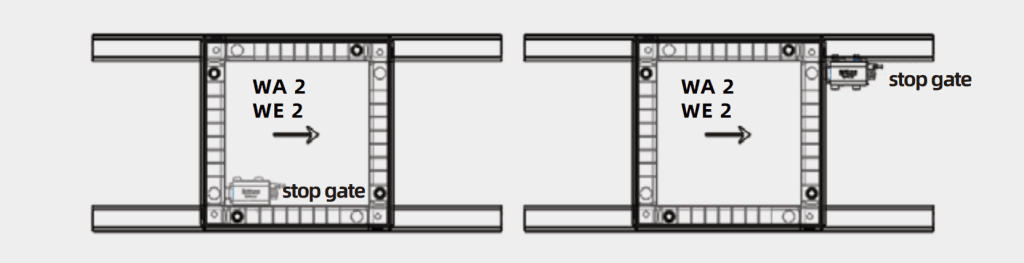

설치:
컨베이어 좌측에 스토퍼 설치: 리프트 및 이송 장치와 같은 다른 모듈과 함께 스토퍼를 사용하는 경우, 팔레트 외곽 모서리를 멈추게 하려면 스토퍼를 컨베이어 좌측에 설치해야 합니다.
컨베이어 우측에 스토퍼 설치: 스토퍼를 컨베이어 우측에 설치하면 팔레트 내곽 모서리를 멈추게 할 수 있습니다. 이 설치 방식은 공간을 절약하고 적재된 팔레트를 하나씩 풀어낼 수 있습니다.
