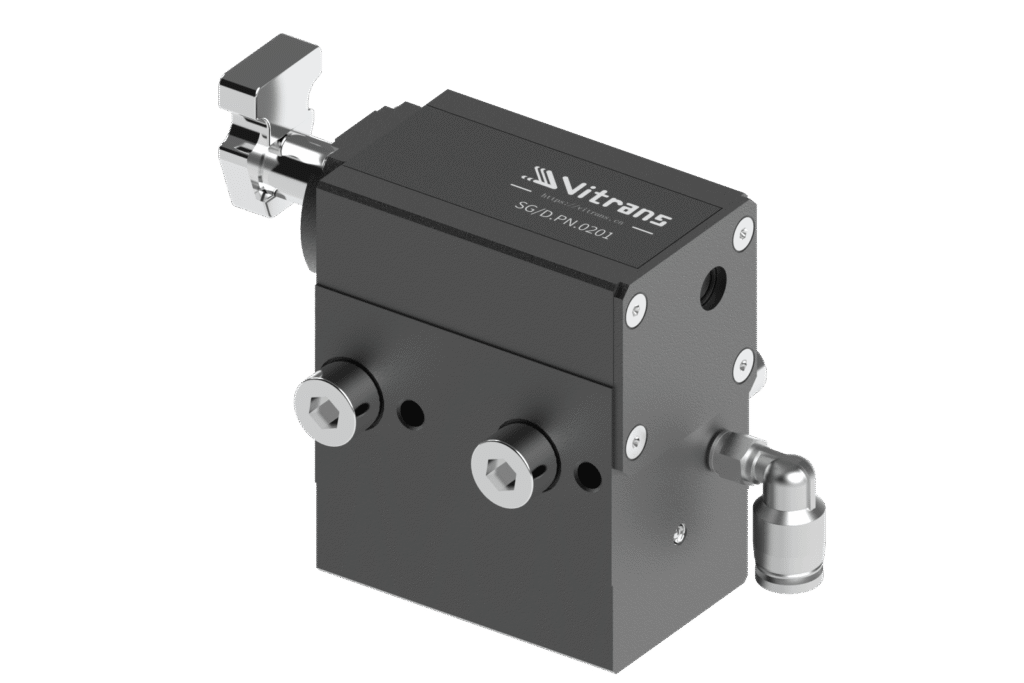

SG/D-60 공압 스토퍼/공압 댐핑 팔레트 스토퍼
SG/D-60 공압 댐핑 스토퍼 사양: 모델 코드 : SG/D.PN.0201 허용 최대 하중: 60kg (팔레트 속도 6m/min 이하) 스토퍼 타입: 공압식 작동 타입: 단동식 에어 커넥터 지름: 6mm 설치 액세서리: 포함 솔레노이드 밸브: 미포함 센서:…
Parameter Specifications
| 제품 설명 | 공압 스토퍼 |
|---|---|
| 모델 | SG/D.PN.0201 |
| 정격 속도에서의 허용 하중 | V=6m/min: 최대 팔레트 중량 60kg |
| 정격 속도에서의 허용 하중 | V=9m/min: 최대 팔레트 중량 40kg |
| 정격 속도에서의 허용 하중 | V=12m/min: 최대 팔레트 중량 35kg |
| 정격 속도에서의 허용 하중 | V=15m/min: 최대 팔레트 중량 30kg |
| 정격 속도에서의 허용 하중 | V=18m/min: 최대 팔레트 중량 30kg |
| 정격 속도에서의 허용 하중 | V=24m/min: 최대 팔레트 중량 24kg |
| 참고 | 이송 속도 6m/min에서 공작물 팔레트 질량은 2.5kg 미만이어서는 안 됩니다 |
세부
SG/D-60 공압 감쇠 스토퍼 사양:
- 모델 코드: SG/D.PN.0201
- 허용 최대 부하:60kg (팔레트 속도 6m/min 기준)
- 스토퍼 유형:공압식
- 작동 방식: 단동식
- 에어 커넥터 직경: 6mm
- 설치 액세서리: 포함
- 솔레노이드 밸브: 미포함
- 센서: 미포함
주요 이점:

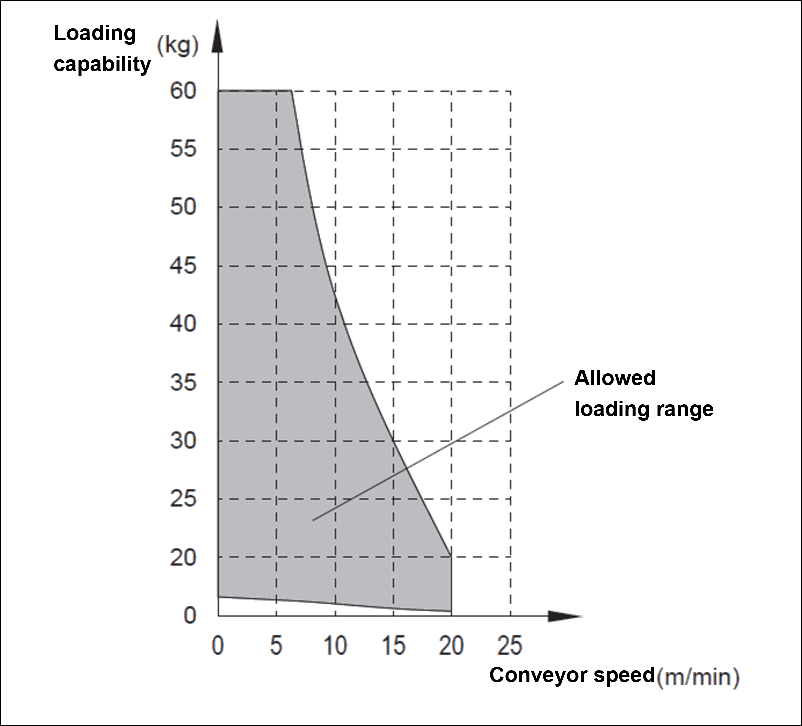

- 스토퍼의 부하 용량은 컨베이어 속도와 관련이 있습니다
- 스토퍼 정격 부하 60kg은 컨베이어 속도 6m/min을 기준으로 합니다
- 일반적인 컨베이어 속도 18m/min에서는 스토퍼 허용 부하가 25kg입니다
축적
스토퍼는 팔레트가 적체되도록 합니다. 단, 고정 장치와 제품을 포함한 팔레트의 총 중량은 스토퍼가 허용하는 총 적재량을 초과해서는 안 됩니다.

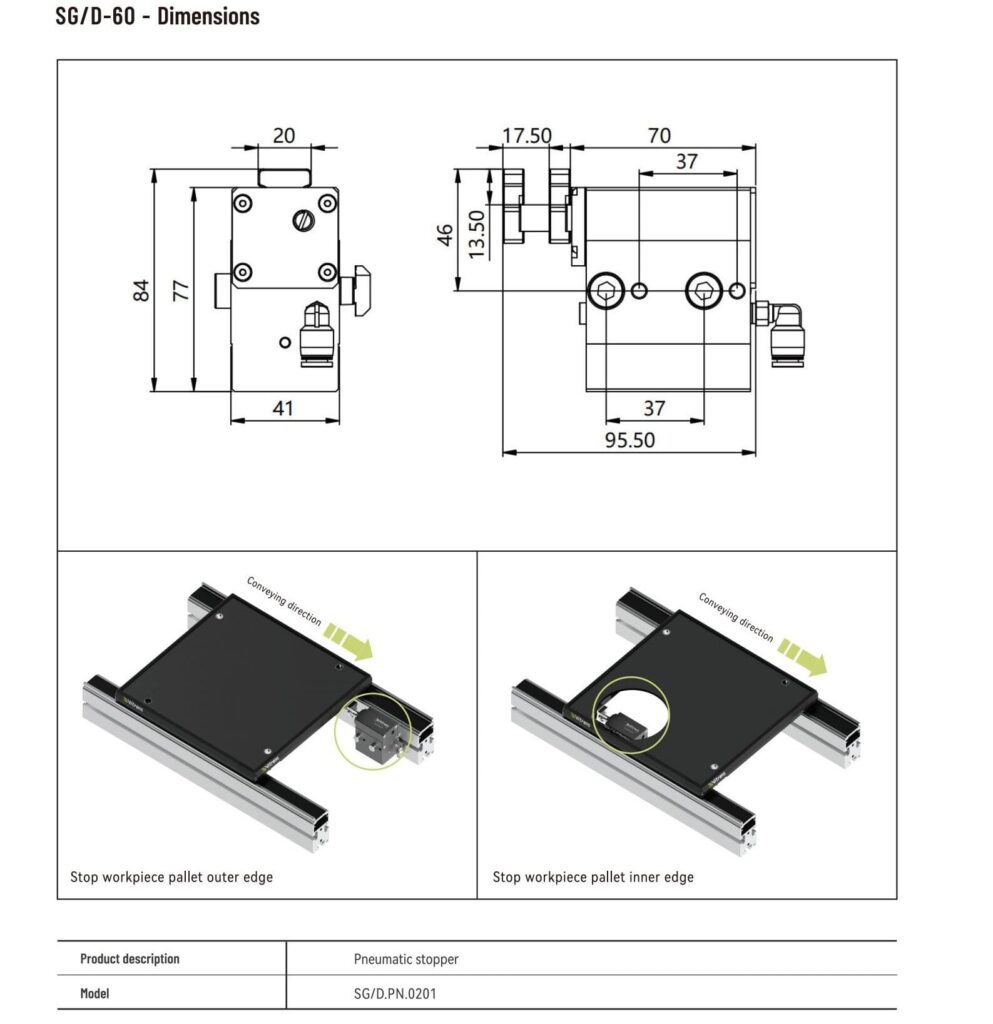

설치:
컨베이어 왼쪽에 스토퍼 설치: 리프트 및 이송 장치와 같은 다른 모듈과 함께 스토퍼를 사용하는 경우, 팔레트의 외곽 가장자리를 정지시키기 위해 컨베이어 왼쪽에 스토퍼를 설치해야 합니다.
컨베이어 오른쪽에 스토퍼 설치: 컨베이어 오른쪽에 스토퍼를 설치하면 팔레트의 내부 가장자리를 정지시킬 수 있습니다. 이 설치 방법은 공간을 절약하고 적체된 팔레트를 하나씩 배출할 수 있습니다.
