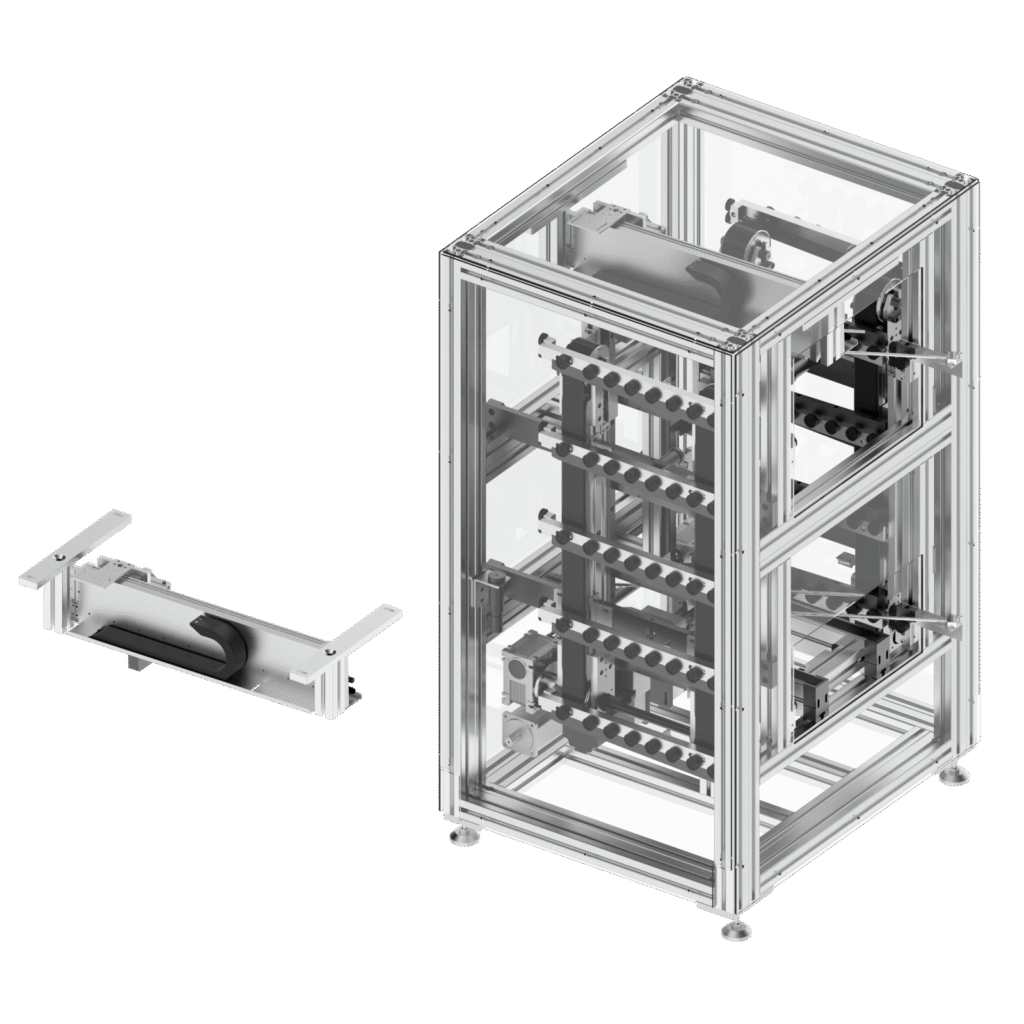

LP/X 스테핑 리프터
LP/X 팔레트 컨베이어 연속 리프터 참고 1: 상기 사양은 단일 공작물 팔레트 리프터 기준입니다. 참고 2: 스텝핑 리프터의 행정은 200mm 또는 250mm의 정수 배여야 합니다. 참고 3: 기본 공작물 팔레트 높이 Hwt는 100mm입니다. 스텝…
Parameter Specifications
| 워크피스 팔레트 폭(mm) | 160,240,320,400,480,560,640(맞춤 제작 지원) |
|---|---|
| 공작물 팰릿 길이(mm) | 160,240,320,400,480,560,640(맞춤 제작 지원) |
| 컨베이어 길이(mm) | L=Lwt+150 |
| 허용 최대 하중(kg) | 30 |
| 단계별 최대 허용 하중(kg) | 10 |
| 단 간격 거리 | 200,250 |
| 높이 범위 | 상부 및 하부 컨베이어의 높이: 350 ≤ 높이 < 1600 |
| 리프트 속도(mm/s) | ≤500 |
| 컨베이어 정격 속도(m/min) | 0,6,9,12,15,18(V=0은 모터 없음) |
| 리프트 모터 유형 | 서보 모터(펄스형 서보 드라이브 포함) |
| 컨베이어 모터 유형 | 스테핑 모터(I/O 타입 스테핑 드라이브 포함) |
| 모터 장착 위치 | ML(중앙 왼쪽), MR(중앙 오른쪽) |
| 서보 모터 동작 전압 | AC: 220V(단상) |
| 스테퍼 모터 동작 전압 | DC: 48V 3.8A(다른 작동 전압 맞춤 지원) |
| 작동 주파수 | 50Hz |
| 공급 기구 - 작동 실린더 내경(mm) | 25 |
| 공급 기구 - 회전 실린더 내경(mm) | 50 |
| 공급 기구 - 추력(N) | 120 |
| 공급 기구 - 실린더 작동 공기 압력 | 0.4～0.8 MPa |
세부
LP/X 팔레트 컨베이어 연속 리프터
- 참고 1: 위 사양은 단일 워크피스 팔레트 리프터 기준입니다.
- 참고 2: 스테핑 리프터의 스트로크는 200mm 또는 250mm의 정수 배여야 합니다.
- 참고 3: 기본 공작물 팔레트 높이 Hwt는 100mm입니다. 스텝 거리가 200mm인 경우 공작물 팔레트 높이 Hwt는 100mm를 초과할 수 없습니다.
- 참고 4: 리프터에 공작물을 적재하거나 하역하려면 지정해 주십시오.
- 참고 5: 광전 안전 보호 장치를 추가하려면 지정해 주십시오

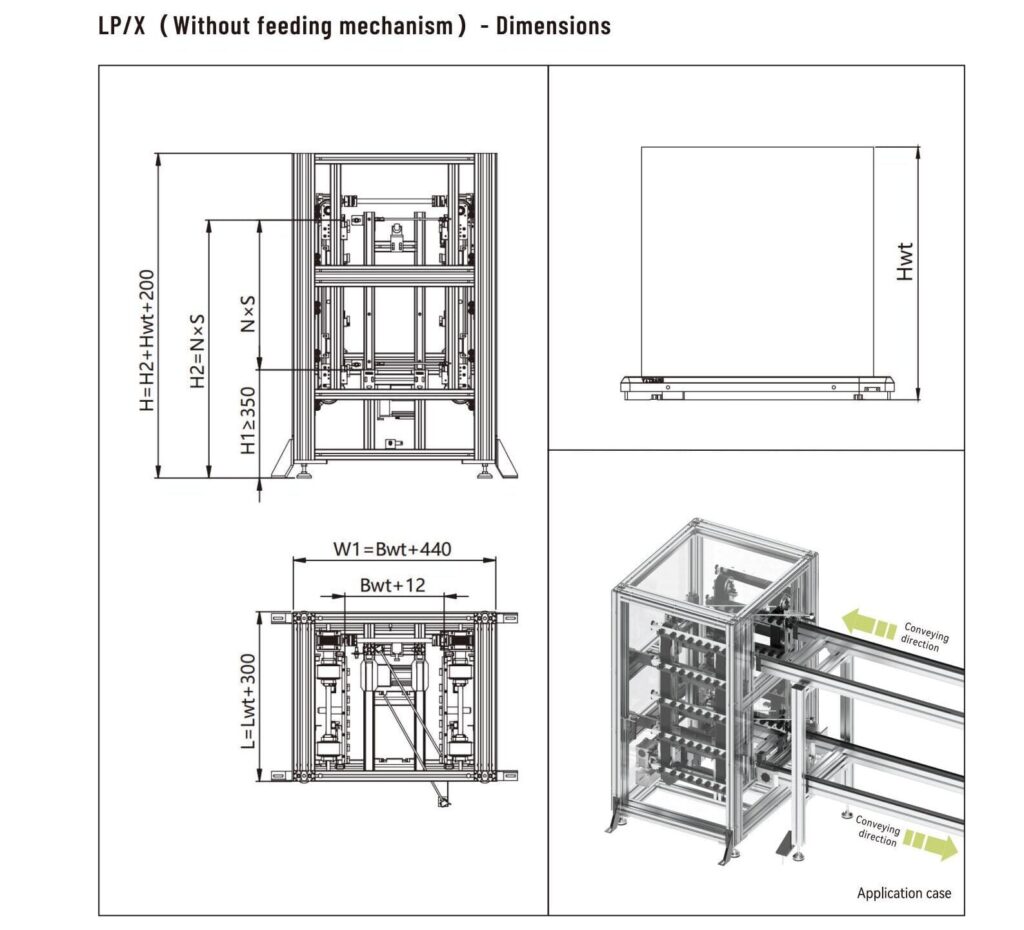

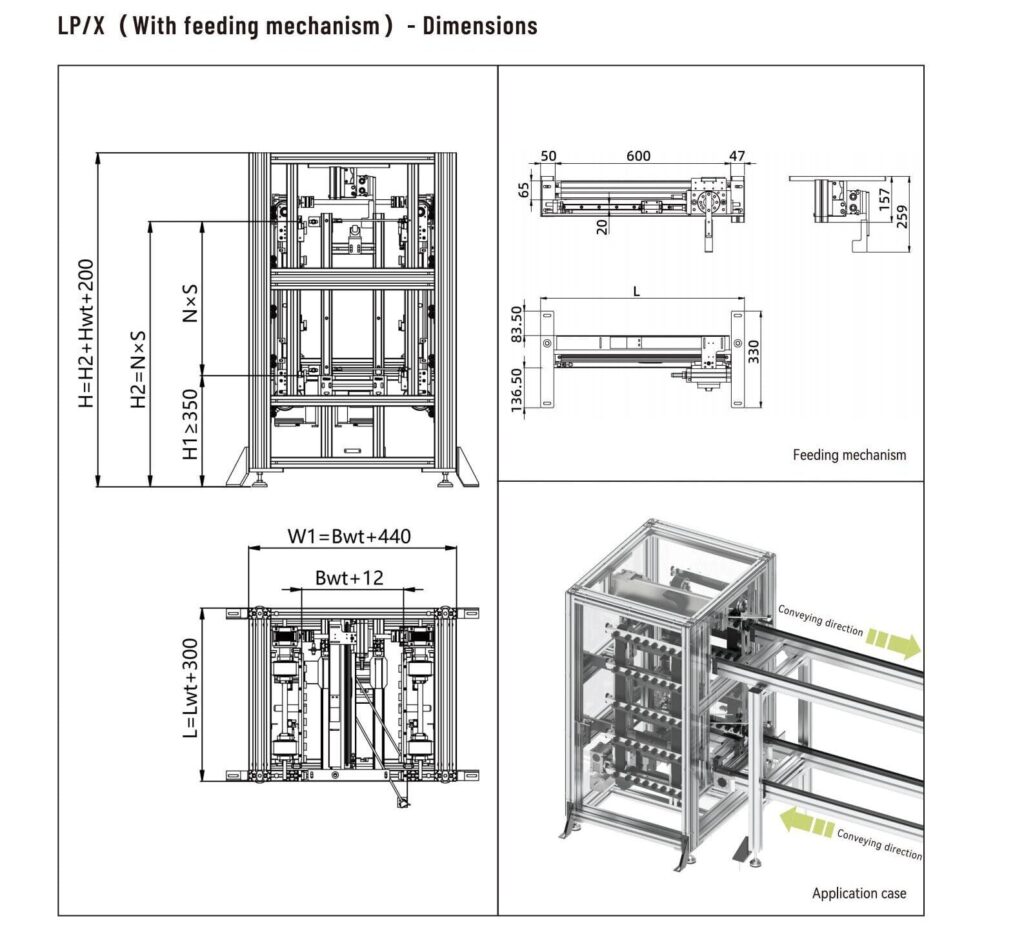

- 참고: 리프터를 사용하려면. 최소 컨베이어 높이는 350mm입니다. 최대 컨베이어 높이는 1600mm입니다. N은 스텝 수를 나타냅니다. S는 스텝 거리를 나타냅니다. 그리고 NxS는 리프터의 스트로크입니다.
주요 이점:
- 짧은 사이클 타임: 1.5-2.5초
- 리프팅 중 낮은 충격
- 작동 중 낮은 소음
- 깨끗하고 손쉬운 유지보수
- 빠른 설치를 위한 모듈식 설계
- 공간 절약을 위한 컴팩트한 크기
고속 파렛트 컨베이어 시스템의 사이클 타임 최적화
Short Cycle Time Pallet Lifter는 파렛트 컨베이어 시스템 분야에서 패러다임 전환을 의미합니다. 여러 개의 롤러 홀더를 독창적으로 적용하여 기존 리프터의 한계를 극복할 뿐만 아니라 운영 효율성을 새로운 차원으로 끌어올립니다. 시간이 가장 중요한 환경에서, 이 리프터는 속도, 다용도성, 타협 없는 성능의 새로운 기준을 제시합니다.
